Kommunikations-Isolierungs-Doppelschnittstelle 485 zu LoRaWAN-Kollektor für AMI

China Kommunikations-Isolierungs-Doppelschnittstelle 485 zu LoRaWAN-Kollektor für AMI fournisseur

Großes Bild :  Kommunikations-Isolierungs-Doppelschnittstelle 485 zu LoRaWAN-Kollektor für AMI

Produktdetails:

Herkunftsort: China
Markenname: RADARKING
Zertifizierung: IEC, ISO
Modellnummer: DCRL12-RDK150-G2A

Zahlung und Versand AGB:

Min Bestellmenge: 1pcs
Preis: Negotiation
Verpackung Informationen: Standardexportpaket
Lieferzeit: 3-35days
Zahlungsbedingungen: T / T, L / C, Western Union
Versorgungsmaterial-Fähigkeit: 1000000 PC pro Jahr
Contact Now
Ausführliche Produkt-Beschreibung
Funktions-Spannung: Wechselstrom 220V+-20% 50Hz Spannung des Leerlaufs RS485: DC 5V.
Tragfähigkeit RS485: 32 Sätze des ABTD-Terminals RS485 (800 Meter). Leistungsaufnahme: Wirkleistung ≤ 3W; Scheinleistung ≤ 5VA.


Kommunikations-Isolierungs-Doppelschnittstelle 485 zu LoRaWAN-Kollektor für AMI

Beschreibung:
DCRL12-RDK150-G2A ist 485 -LoRaWAN zum Kollektor, der auf G2A basiert (uplink LoRaWAN, Downlink 485), ist ein Produkt, das besonders für IoT-Kommunikationsgelegenheiten entwickelt wird. Das Produkt ist mit Industriestandards RS485 kompatibel (DL/T645, CJ-/T188, MODBUS-Protokoll). Es wird verwendet, um LoRaWAN-Kommunikation für Anschlüsse mit RS485 Kommunikationsschnittstelle einzuführen.
Der Kollektor ist einfach zu verwenden und muss nur den Kollektor in den Bereich installieren, der durch das LoRaWAN-Zugangssignal, komplette Punkt-zu-Punktdatenerfassung durch den Zugang abgedeckt wird. Er hat die Vorteile der Leistungsaufnahme der geringen Energie, des langen Lebens und der Zweiwegdatenübertragung, die eine zuverlässige Garantie für das Sammeln von Echtzeitdaten zur Verfügung stellt. Der Kollektor kann Daten zum Zugang automatisch laden, und der Zugang lädt automatisch Daten zur Netzplattform; Das Produkt ist in der Struktur einfach, einfach instandzuhalten und zu ersetzen und hat keine Verbindung von uplink Übertragungskabel, und die Installation ist und schnell bequem. Das Produkt ist entsprechend dem Konzept von industriellen Steuerstandards, die Stromversorgung ist- energiesparende und vollständig lokalisierte Kommunikation, mit starker Entstörungsfähigkeit, langem Getriebeabstand, hoher Geschwindigkeit und Stalloperation entworfen.

1. Hauptfunktionen und Eigenschaften:
1,1 kann Schnittstelle des Downlink RS485 (Baud kann eingestellt werden), 1-32 Anschlüsse tragen; Uplink LoRaWAN.
1,2 Doppel-Schnittstelle RS485, von der eins eine lokale Wartungsschnittstelle ist.
1,3 kommt es mit einer Miniatur-Wechselstrom-Stromversorgung, Wechselstrom 220V kann direkt erreicht werden. Die patentierte Technologie der Firma anwendend, hat es die Funktionen des Antiblitzes, des Antitrockners, des anti-en-hoh Drucks, des etc. und effektiv schützt den Kollektor vor normaler Arbeit.
1,4 stützen Sie DL/645, CJ/T188, MODBUS und andere Protokolle (kann besonders angefertigt werden).
1,5 wenden Sie Komputertechnologie des Randes, zeitgesteuerte aktive Antriebskraft an und transparentes Getriebe kann geschaltet werden. Die geladenen Daten weisen eine Arbeit zu (bis zur Höchstzahl von Datenaufgaben: 4), der Abstand zwischen ladenden Daten (0000 bis 9999 Minuten) und die Terminaldatei (der Anschluss in der Datei kann automatisch geladen werden), können eingestellt werden.
1,6 hat sie Fern-LoRaWAN-Modus und lokalen Modus RS485 für Datenpflege.
1,7 Kommunikationsisolierung: Die patentierte Technologie der Firma, mit aktiver Isolierung anwendend, schützen Antiblitz, anti-trockene, anti-e-hoh Spannung und andere Funktionen, effektiv den Normalbetrieb der Schnittstelle RS485.
1,8 wird der Berufsschnittstellendatenfluss automatisch gesteuert, und der Anweisungsrahmen, der durch die Plattform des Zugangs gesendet wird, wird vorzugsweise verarbeitet.
1,9 nimmt er Art Installation der Schiene 2P an, die klein an Größe und einfach zu installieren ist.
1,10 mit einer Vielzahl von Zustandsanzeigen, kann der Status des Kollektors durch die Statusanzeige auf dem Gebiet bestimmt werden.
1,11 werden die konfigurierten Parameter automatisch während des Ausschaltens gespeichert und werden automatisch nachher macht-auf wiederhergestellt.

2. Technische hauptsächlichparameter:
2,1 elektrische Parameter:
Funktionsspannung: Wechselstrom 220V+-20% 50Hz.
Spannung des Leerlaufs RS485: DC 5V.
Tragfähigkeit RS485: 32 Sätze des ABTD-Terminals RS485 (800 Meter).
Leistungsaufnahme: Wirkleistung ≤ 3W; Scheinleistung ≤ 5VA.
2,2 drahtlose Leistungsparameter:
Mittelfrequenz: 433MHz/470MHz (kundengebundenes Projekt), internationaler Standard LoRaWAN.
Modulationstechnologie: Lineare Frequenzmodulations-Verbreitungsspektrummodulation.
Bandbreite: 125kHz/250kHz.
Rf-Energie: 20dBm (100mW).
Empfangen Sie Empfindlichkeit: -143dBm @SF12/BW 125KHz.
2,3 Sicherheitsleistung:
Auswirkungsspannung: 2kV.
Funktionsdruck: 2kV.
2,4 elektromagnetische Kompatibilität:
Elektrostatische Entladung: 4kV;
Schnelle Impulsgruppe: 2kV (Stromversorgungsschleife), /2kV (Signalschleife);
Anstieg: 2kV (differenzialer Modus)
2,5 Gebrauchsumwelt:
Temperatur: -20℃~+60℃.
Feuchtigkeit: Relative Luftfeuchtigkeit ≤ 95%.
2,6 Datenspeicherung: Datenspeicherungslagerzeit ≥10 Jahre nach Ausschalten.
2,7 Kommunikationsschnittstelle: Doppel-Schnittstelle RS485.
2,8 Einheimischschnittstelle: 2400bps.
2,9-Meter-Kommunikationsschnittstelle: Vier Bauds können eingestellt werden (z.B.: 200bps, 2400bps, 4800bps, 9600bps).

3. Zusammensetzungsprinzip
3,1 Kurzbeschreibung des Funktionsprinzips
Uplink Kommunikationsmodul des Kollektors ist das LoRaWAN-Protokoll-Kommunikationsmodul; Die lokale Schnittstelle nimmt den Modus der Kommunikation RS485 an; Die MeterKommunikationsschnittstelle ist das Energiemeter auf dem Bus des Downlink 485 durch den Modus der Kommunikation RS485 verbunden.
Der Kollektor empfängt die Lesung/den Steuerbefehl, der durch die Wolkenmanagementplattform herausgegeben werden und die Lesung/den Steuerbefehl des Energiemeters auf dem Bus des Downlink 485 des Kollektors durch das LoRa-Modul.
Der Kollektor hat die Funktion vorbestimmte Daten des Meters der elektrischen Energie auf dem Downlinkbus automatisch von sammeln und von Laden sie in regelmäßigen Abständen. Diese Funktion erfordert die Plattform, das spezifizierte und wirklich verbundene Meter mit 485 Energie vor-zu liefern. Sobald die Energiemeterdatei (0 bis 32) erfolgreich herunterladen wird, wirft der Kollektor die Anweisungen, die das Gehören nicht der Datei und herausgegeben durch uplink, weg und verarbeitet sie nicht.

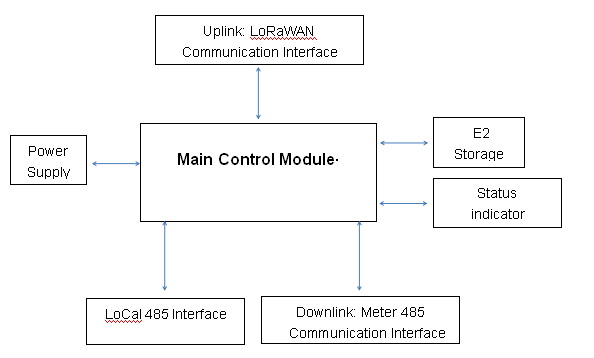

3,2 Diagramm des Hardware-Prinzips
Kommunikations-Isolierungs-Doppelschnittstelle 485 zu LoRaWAN-Kollektor für AMI
Stromversorgungsmodul: Angetrieben durch ein leistungsfähiges Schaltnetzteilmodul.
LoRa-Kommunikationsmodul: Verwirklichen Sie die Dateninteraktion zwischen dem LoRa-Knoten und dem Zugang, und wählen Sie den Arbeitsmodus der Klasse C im Standardprotokoll LoRaWAN vor.
Lokale Schnittstelle: Mit den laufenden Parametern des Fragenkollektors, gibt es vorgewählte Einstellungen für einige Betriebsparameter.
Downlinkmeter-Kommunikationsschnittstelle: Entsprechend dem Baudfestlegung- von tarifenwert der Downlinkschnittstelle im Kollektor, ermöglichen Sie dem Kommunikationsbaud, das mit ihm vereinheitlicht wird.
Hauptsteuereinheit: Steuert, die Datenaufnahme/sendet von den drei Serienkanälen, speichert,/liest die internen Daten E2 und stellt den Status des Indikators entsprechend dem gegenwärtigen Arbeitsstatus ein, um das Feldpersonal über den Arbeitsstatus des Kollektors zu informieren.

4. Operation, Anpassung und Installation.
1) Kein Bedarf am Teilnehmerbetrieb und an der Anpassung, wird er vom Berufspersonal entsprechend dem InstallationsBauschaltplan installiert.
2) Vor der Installation überprüfen Sie die Dichtung des Herstellers, und die Dichtung ist intakt, dann beginnt die Installation.
3) Der Kollektor ist in einen gelüfteten und trockenen installiert, Platz zuhause, zum der sicheren und zuverlässigen Installation sicherzustellen.
4) Der Kollektor sollte entsprechend dem Bauschaltplan verdrahtet werden, der im Handbuch gezeigt wird. Es ist am besten, Kupferdraht- oder Kupferanschluß zu benutzen, um jeden Anschluss anzuschließen und muss festgezogen werden.

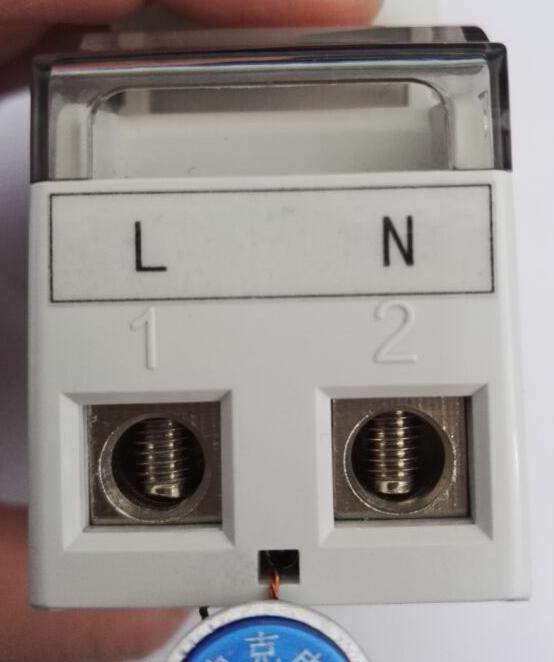

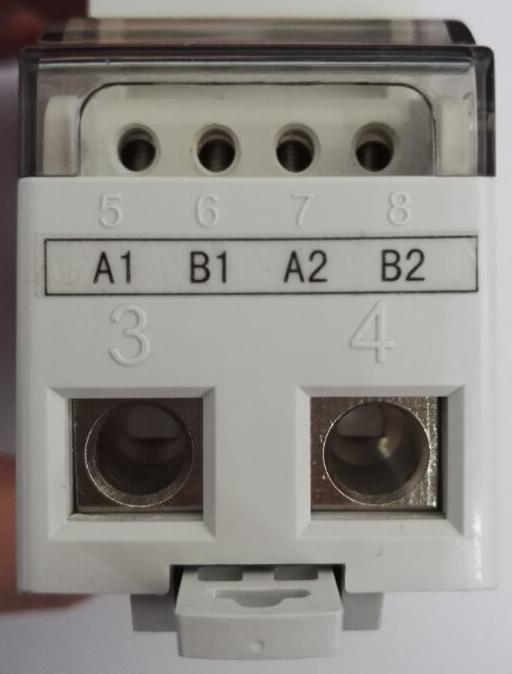

5) Bauschaltplan
Kommunikations-Isolierungs-Doppelschnittstelle 485 zu LoRaWAN-Kollektor für AMI
Kommunikations-Isolierungs-Doppelschnittstelle 485 zu LoRaWAN-Kollektor für AMI
1 ist die Hauptstromversorgung, L Input; 2 ist die Hauptstromversorgung, n-Input.
5 wird an A1 angeschlossen, wird 6 an B1 angeschlossen, wird 7 an A2 angeschlossen, und 8 wird an B2 angeschlossen.

5. Anzeigelampenbeschreibung
Online: Nachdem der Kollektor an angetrieben ist, leitet das LoRa-Kommunikationsmodul automatisch eine Verbindungsaktion ein, um das Netz, diesmal einzutragen, die Anzeigelampenblitze; Wenn das Modul das Netz erfolgreich einträgt, wendet sich die Anzeigelampe an das konstante Kopie "Heller".
Uplink: Wenn LoRa-Modul empfängt/sendet Daten uplink, blitzt der Indikator einmal und der Normalzustand ist aus.
Downlink: Wenn Meterbusschnittstelle empfängt/sendet Daten uplink, blitzt der Indikator einmal und der Normalzustand ist aus.

6. A1, B1, A2, B2 Schnittstellengebrauch des Hafens RS-485
A1, Hafen B1: DFV-Anschluss des Downlinkmeters RS-485.
A2, Hafen B2: Lokaler RS-485 DFV-Anschluss.

7. Transport und Lagerung
Das Produkt sollte nicht schwerer Auswirkung während des Transportes und des Auspackens unterworfen werden. Es sollte an der Klammer unter den ursprünglichen Verpackenbedingungen gespeichert werden, und die Stapelhöhe sollte 5 Schichten nicht übersteigen.
Der gespeichert zu werden Platz sollte sauber sein, die umgebende Temperatur übersteigt -40 nicht ° C | +70 ° C, die relative Luftfeuchtigkeit übersteigt nicht 95%, enthält die Luft nicht Schadgase und formt.
Das gespeicherte Meter der elektrischen Energie sollte im ursprünglichen Verpacken sein. Die Umwelt des Speicherplatzes sollte sauber sein. Die umgebende Temperatur sollte °C -25 nicht übersteigen | °C +70, die relative Luftfeuchtigkeit sollte 85% nicht übersteigen, und die Luft enthält nicht Schadgase und formt.

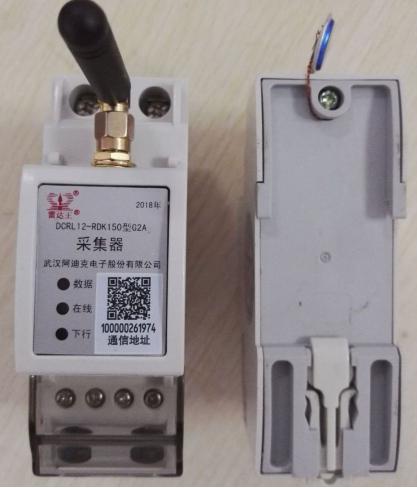

8. Maß (Millimeter)
Länge: 100mm; Breite: 36mm; Höhe: 67mm.
Kommunikations-Isolierungs-Doppelschnittstelle 485 zu LoRaWAN-Kollektor für AMI

9. Allgemeine Fehlerdiagnose, Analyse und Störungssuchemethoden
1) Alle Indikatoren von macht-auf werden nicht angezeigt. Ob der Kollektor normalerweise installiert ist, ob die Verdrahtung entsprechend der korrekten Zeichnung verdrahtet wird und ob die Kollektoreingabezeile Input der Spannung 220V hat.
2) Wenn das Meter die Daten liest, gibt es keine Kommunikationsindikatoranzeige, und das downlight des Kollektors hat eine Aktion. Gibt es irgendeine Überlastung oder Kurzschluss auf der Verbindung mit 485 Bussen?
3) Die on-line-Anzeigelampe fährt fort zu blitzen, wird der Standort des Kollektors nicht durch das Signal des Zugangs abgedeckt, oder das LoRa-Antennenverbindungsstück des Kollektors ist anormal und muss repariert werden.

10. Zusatz-Beschreibung
Der Kollektor wird mit Anweisungen, Zertifikat und Dichtung ausgerüstet.
